1 系統結構

① 軟件結構

    筆者選用Delphi7．0作為前臺開發工具，開發了多卡兼容燃?xì)馐蹥庀到y(tǒng)，使用三層C／S結構，由數據庫系統、應用服務器、各種客戶端以及讀寫卡機制組成。數據庫系統存儲了客戶信息、售氣記錄等資料；應用服務器響應客戶端請求，從數據庫提取資料交給客戶端，或者將客戶端提交的資料寫入數據庫；客戶端根據工作性質的不同，分為本公司營業大廳用操作員端和管理員端，以及銀行用客戶端和無人售氣客戶端；讀寫卡機制掛接在客戶端下使用，將客戶端中用戶的信息(如卡號、購氣量等)寫入卡中，或者讀取卡中的信息提交給客戶端，讀寫卡機制對于系統是透明的，系統不關心讀寫卡機制是如何工作的。系統的軟件結構見圖1。

                                     圖1 系統的軟件結構

② 硬件組成

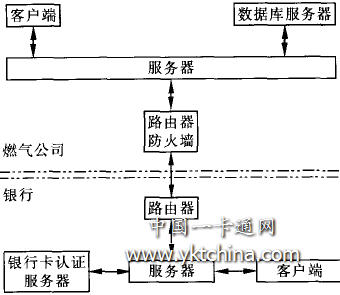

    硬件系統主要由2臺服務器、若干臺PC機和讀寫卡器、與銀行聯網的光纖、路由器、防火墻等組成。硬件系統的結構見圖2。

                                    圖2 硬件系統的結構

2 系統主要功能模塊

① 系統管理模塊

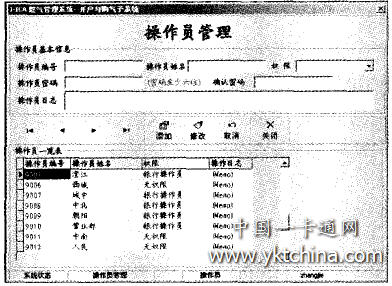

    本系統的用戶分為管理員和操作員兩類。用戶開始使用本系統前要先在系統管理模塊中登錄，登錄時輸入用戶名和密碼。在正常登錄后，狀態欄中將顯示當前使用系統的用戶名，并且管理員在登錄后可以進行操作員管理和日志管理工作，操作員管理界面見圖3。

                             圖3 操作員管理界面

    要添加新的操作員或管理員，應依次填寫操作員代碼、操作員姓名、操作員密碼、確認密碼、權限(有操作員、管理員和無權限三類)及日志(可以不填寫)等內容，最后單擊添加按鈕，則新的操作員生成。

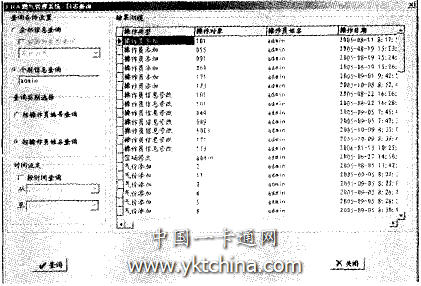

    無權限即沒有登錄的權限，只預留。此外，還可以在該界面中對已有的操作員或管理員的資料進行修改。該模塊能夠顯示操作員所進行的各項操作日志，見圖4。

                                   圖4 操作日志

② 用戶管理模塊

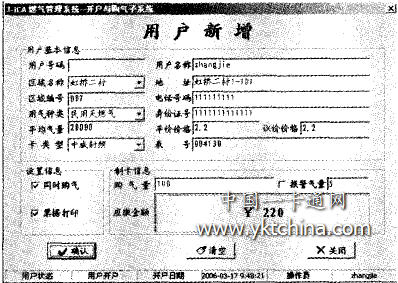

    該模塊主要由以下幾部分組成：開戶、用戶信息修改、銷戶、補卡、氣價管理、修改密碼和區域管理。用戶新增前先在用戶管理模塊的區域管理和氣價管理中進行區域代碼和用氣代碼設置。用戶新增用于新用戶開戶。用戶新增界面見圖5。

                             圖5 用戶新增界面

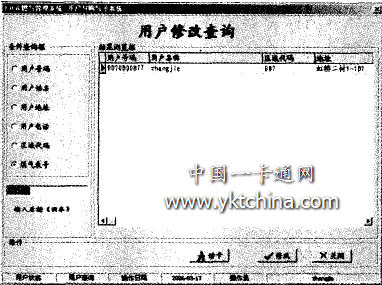

    用戶開戶完成后，隨著時間或其他條件的變化而需要修改資料，就需進入用戶修改查詢界面，見圖6。用戶資料修改前，需要先找到該用戶。若用戶有卡，可進行讀卡操作來查找；也可根據查詢條件來進行查找。找到該用戶后，雙擊結果瀏覽框中的用戶信息，將自動進入用戶信息修改窗體。

                                   圖6 用戶修改查詢界面

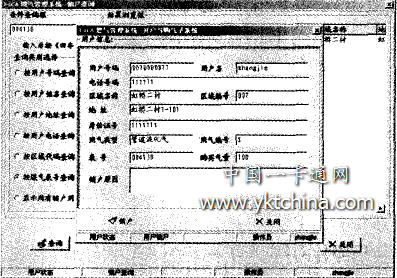

    用戶刪除只是邏輯上的刪除，被刪除用戶的資料仍將保存在數據庫里。用戶銷戶先進入銷戶查詢窗體，界面見圖7。

                               圖7 銷戶查詢界面

    在進行氣價管理時，依次輸入類型編號(可以重復)、用戶類型、平價價格、議價價格、平均氣量和執行日期后，按回車可以順序移動焦點，或點擊鼠標輸入，但必須填寫完整。執行日期必須在當前日期之后。售氣時價格的選擇是以日期來定的，價格在到達執行日期時即會自動生效。

    區域代碼是為方便燃?xì)夤竟芾矶O(shè)。燃?xì)夤究蓪?duì)所管轄的地區，按一定的特征，劃分成最多可達1 000個小區，并自行分配區域代碼。區域代碼由三位數字組成，每個區域代碼可容納100 X 10 個用戶。

③ 售氣管理模塊

    該模塊主要由售氣、退氣、補氣部分組成。用戶購氣采用預收費方式進行。在用戶購氣界面中還有一個明細按鈕，會列出該用戶歷次購氣的詳細記錄。用戶購氣界面見圖8。

                                         圖8 用戶購氣界面

    營業員在完成售氣操作后，已寫入卡上的氣量是不能改寫的。因營業員的誤操作或應用戶要求必須改變卡上氣量時，只能用退氣的方式處理。

    用戶補氣，用于補卡、換表等經燃?xì)夤敬_認并同意給予補回丟失氣量的用戶。補氣時，不涉及金額。

④ 查詢管理模塊

    該模塊中主要包含高級查詢、黑名單查詢功能。

⑤ 報表管理模塊

    在該模塊中，用戶可以從兩個方面進行選擇：

    a．選擇統計日期。可以選擇按日統計、按月統計或是按年統計。
    b．選擇統計類別。可以統計操作員營業明細，或是按單個用戶類別統計、按所有用戶類別統計，或是進行特殊查詢。最后點擊“查詢”按鈕就可以顯示相應結果。

    此外，本模塊還可以將查詢統計結果導出到Excel、進行打印預覽、打印或進行頁面設置等。

3 結論

    ① 由于讀寫卡機制從售氣用戶管理系統中剝離，才使得本系統能達到多種卡兼容的目的，這對不同功能的IC卡表(如燃?xì)獗怼⑺怼㈦姳淼?在同一系統中使用起到積極的作用。
    ② 本系統使用了三層C／S結構方式，可以更加靈活地組建各種不同形式的售氣網絡平臺。
    ③ 本系統于2005年5月正式投入使用，成功地將3個不同廠家生產的3種不同的IC卡表納入了同一個售氣平臺。

作者簡介：張杰(1962一 )， 男， 江蘇江陰人， 大學， 工程師， 從事計算機及自動化控制和燃?xì)庥?jì)量技術管理工作。
